全站儀免棱鏡模式在高空鋼結構測量中的應用與優勢
在現代大型工業廠房、體育場館、交通樞紐等建設中,高空鋼結構以其跨度大、強度高、施工速度快等優點被廣泛應用。然而,高空鋼結構的安裝、定位與校正測量工作,一直是施工測量中的重點和難點。傳統測量方法依賴人工作業,存在效率低、風險高的問題。全站儀免棱鏡測量模式的出現,為這一領域帶來了革命性的變革,極大地提升了測量的安全性、效率和精度。

一、 傳統測量方法的局限性與挑戰
在高空鋼結構測量中,傳統方法主要依賴測量人員佩戴安全帶,攀爬至鋼結構構件上放置棱鏡。這種方法存在明顯的弊端:
安全風險極高: 高空作業本身就伴隨著墜落風險,測量人員需要在復雜的鋼梁、節點間移動和駐留,安全隱患巨大。
效率低下: 每次測量都需要人員上下攀爬、對中整平棱鏡,耗時費力,嚴重制約施工進度。
測量盲區多: 對于懸挑、跨度大或位置極其危險的構件,人員可能無法到達,導致數據缺失,影響整體安裝質量。
對施工干擾大: 人員的頻繁上下會干擾其他工種(如焊工、吊裝工)的連續作業。
二、 免棱鏡模式的工作原理與技術優勢
免棱鏡全站儀采用相位法或脈沖法測距技術,通過向目標發射激光束并接收其反射信號來計算距離,無需合作目標(棱鏡)。這一特性使其在高空鋼結構測量中展現出巨大優勢:
本質安全,風險可控: 這是最核心的優勢。測量人員可以安全地站在地面或穩定的平臺上,遠程對高空任意可見點進行測量,徹底消除了高空作業的風險,實現了“測量不上高”。
效率倍增,快捷靈活: 觀測者只需瞄準目標點,按鍵即可瞬間獲取三維坐標。對于大批量的螺栓球節點、焊縫位置、構件變形監測等,效率提升數倍乃至數十倍。它能夠快速復核構件的安裝就位情況,指導吊裝機械進行微調。
突破局限,無接觸測量: 能夠輕松測量人員無法觸及的危險區域、變形部位或高溫構件(如已焊接部位附近)。例如,對已安裝單元進行整體輪廓掃描,檢查其與設計模型的吻合度。
數據完整,精度可靠: 現代高精度免棱鏡全站儀在短距離內(通常100-200米內)可以達到毫米級的精度,完全滿足鋼結構安裝的規范要求。通過多測回觀測等方法,可以進一步保證關鍵節點的測量精度。
三、 具體應用場景與實踐要點

在實際高空鋼結構測量中,免棱鏡模式的應用貫穿多個環節:
安裝定位與校正: 在鋼柱、鋼梁吊裝初步就位后,測量人員可迅速測量其頂端或特定特征點的三維坐標,與設計坐標對比,實時指揮吊裝人員進行前后、左右、上下的精確調整,直至完全符合設計要求。
變形監測與驗收: 在施工過程中或完成后,需要對結構進行穩定性監測。免棱鏡模式可以定期對預設的監測點進行復測,通過數據分析,及時發現結構的沉降、傾斜或撓度變形,確保施工安全與質量。在最終驗收時,可對任意抽樣點位進行快速檢測。
復雜節點與不規則構件測量: 對于管桁架、網架等復雜空間結構,節點多、角度各異。免棱鏡模式可以靈活地瞄準任何一個螺栓球、焊接球或桿件端點,高效完成整體模型的驗證。
為確保測量成功,需注意以下要點:
儀器選擇與校驗: 應選擇測程和精度滿足要求的免棱鏡全站儀,并定期進行校準。
目標表面特性: 激光束的反射強度受目標物體顏色、粗糙度和入射角影響。對于暗色、粗糙或強吸光的表面,測程會縮短甚至無法測距。必要時,可在目標點臨時粘貼簡易反射片以增強信號。
環境因素: 強光、雨雪、霧氣等惡劣天氣會影響激光傳播,應盡量避免在此類環境下進行高精度測量。
人員操作: 測量人員需要經過培訓,能夠熟練、穩定地瞄準目標,因為測點無實體棱鏡,完全依賴十字絲的照準精度。
全站儀免棱鏡測量技術將測量人員從危險的高空作業中解放出來,以其高效、安全、靈活的特點,已經成為高空鋼結構測量中不可或缺的核心技術。它不僅解決了傳統測量的痛點,更通過提供全面、精確的實測數據,為保障高空鋼結構工程的施工質量、進度和安全提供了強有力的技術支撐,是現代建筑施工技術邁向數字化、智能化的重要體現。隨著技術的不斷進步,其應用前景將更加廣闊。
更多相關
七八元就敢中標!惡性競爭低價中標成測繪行業弊病
“在2015年國家的一個測繪項目中,原來計劃每畝土地大約40元的測量成本,結果在招標時,許多地方中標的價格僅為十幾元,有的地方甚至低至七八元,遠遠低于正常的成本價,造成了各種嚴重后果。”在近日舉行...
RTK網絡模式分類及網絡制式的選擇
RTK測量作業主要有三種常用的模式,電臺模式、網絡模式、CORS模式。 其中,RTK網絡模式是指基準站和移動站之間利用移動互聯網來進行數據通信。相對于傳統的無線電通信模式,移動互聯網通信模式具有...
首次利用無人機攝影測量揭示海冰表面精細結構
《遙感》封面:“極鷹III號”拍攝的海冰影像 參加中國第33次南極考察的科研人員進行冰面無人機作業。(張寶鋼攝) 海冰是全球氣候變化的敏感因子,但目前對于大范圍海冰表面形態的精細刻畫仍存在諸多困難...

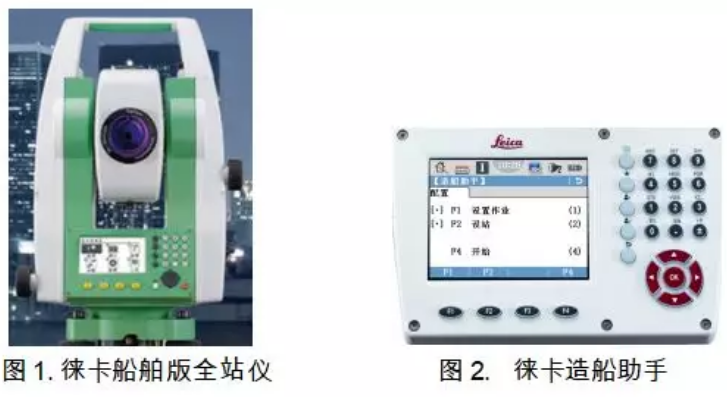

徠卡全站儀船舶行業解決方案
一、方案概述 徠卡船舶測量解決方案是由徠卡專業的全站儀搭配徠卡本地化團隊開發的造船助手組成,是徠卡針對于船舶行業的相關造船企業在船舶建造過程中對船體構件進行分段測定、分析,附加計算、點位檢測、...
中海達獲2023年衛星導航創新應用最高獎
近日,由中國衛星導航定位協會組織評選的2023年衛星導航定位科學技術獎各類獎項揭曉,其中2023年衛星導航定位創新應用獎含白金獎2項、金獎13項、銀獎18項。由中海達旗下公司廣州海達星宇技術有限公司、...
利用水準儀、經緯儀、垂準儀完成設計坡度與鉛垂線的測設

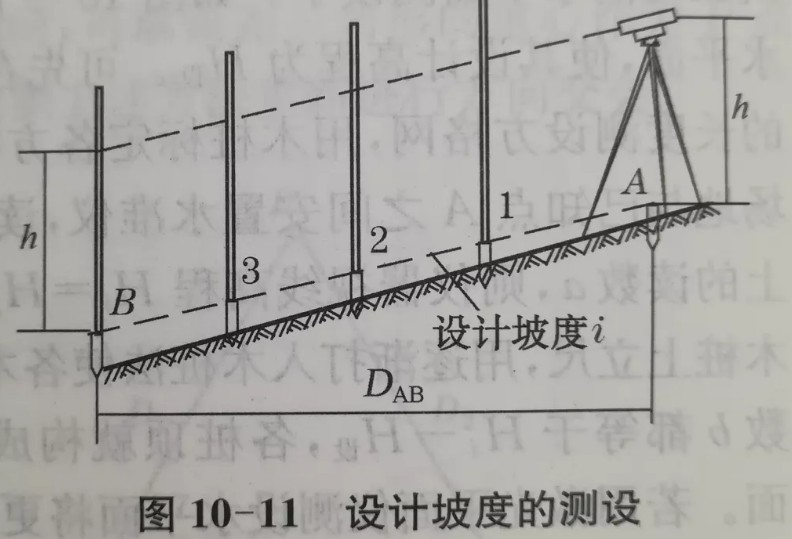

設計坡度的測設 設計坡度的測設就是根據一點的高程,在給定方向上連續測設一系列坡度樁,使樁頂連線構成已知坡度。如圖10-11所示,設A點高程為HA,AB間水平距離為DAB,試從A點沿AB方向測設設...
【技術指南】中緯ZT30R Pro全站儀放樣測量
具體操作步驟講解點擊1鍵【程序】—2鍵【放樣】在做好設置作業和設站、定向后,點擊F4【開始】,進入放樣界面。第1、2、3、4頁分別為極坐標法、正交法、笛卡爾法和測量點高程。本次操作以極坐標法為例,有【...

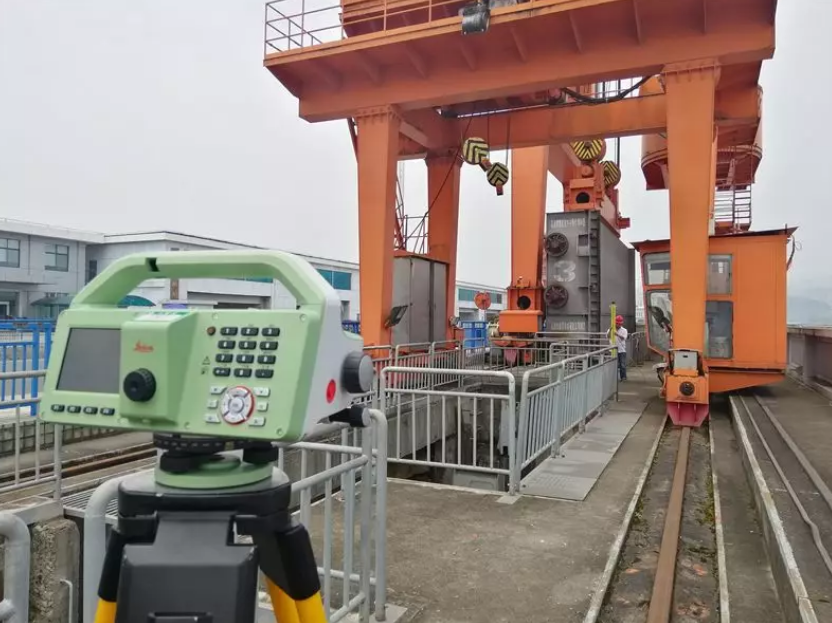

徠卡LS15電子水準儀在大壩水準監測中的應用
